防松墊圈是如何達到防松效果的

2020-11-26

說到防松墊圈，可能很多人聽名字就有所了解，那么大家是否了解防松墊圈是如何達到防松效果的嗎?還不清楚的朋友來聽聽小編的介紹吧!

防松墊圈又名防松墊片、自鎖墊圈、自鎖墊片、DIN25201防松墊圈、雙疊自鎖防松墊圈等。各種機器及部件在連接裝配中離不開緊固件，緊固件給機械工業帶來了方便，但是，它有一個不可避免的弱點，即在劇烈震動中會自行松脫，致使部件或一臺完整的設備損壞、解體甚至釀成事故。防松墊圈可以起到防止螺紋松動的作用，防松墊圈的品種很多，有蝶形墊圈，鞍形墊圈，彈簧墊圈,波形彈簧墊圈等等，通稱防松墊圈。

以上這些類型的防松墊圈都是靠增加靜態摩擦力來起到防松效果的，低震動，輕載，勻速的狀態下防松效果可以滿足企業需求。但在強震動，高載荷，快速運動狀態下達不到完全防松效果，只是延長了螺母與螺栓自行松脫的時間。

為解決這一難題全球的科學家們又做了大量的試驗和研究，最后突破常犯，打破以往利用加大“預緊力”和增強“摩擦力”來起到防松效果的方式，改為把“抬升張力”和“摩擦力”與“幾何楔角”相結合的最新防松原理，這種原理不僅僅在墊圈中使用，還在螺母，螺栓中應用，從而解決了重工企業緊固件松動問題，也解決了安裝的繁瑣不需在參照擰入力矩及擰出力矩。

防松墊圈主要特征：

1、表面鍍層依據美國材料試驗標準 B633-98，不含有六價鉻。

2、每批產品在經過熱處理后都通過顯微硬度測試。

3、可用于8.8級，10.9級，以及12.9級高強螺栓。

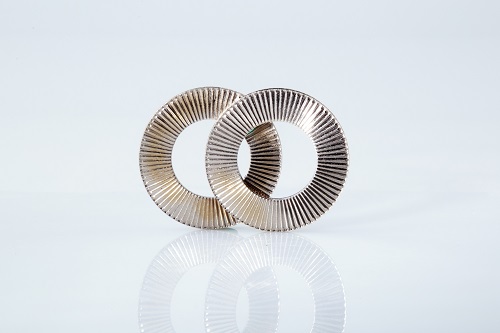

防松墊圈工作原理非常簡單。它由兩片墊圈組成。外側是帶有放射狀凸紋面，而內側為斜齒面。當裝配時，內側斜齒面間相對，外側放射狀凸紋面與兩端接觸面成咬合狀態，當連接件受到振動，并使螺栓發生松動趨勢時，僅僅允許兩片墊圈內側斜齒面間相對錯動，產生抬升張力，從而達到100%的鎖緊效果。其制鎖原理符合軍用標準。

防松原理：

1、鎖墊圈安裝很簡單，只需將兩片墊圈內側斜齒面相對，置于螺母和連接材料之間即可，螺母外側放射狀凸紋鎖墊圈金屬連接材料。

2、螺母被擰緊后，墊圈外側放射狀凸紋面與兩端接觸面成咬合狀態，且墊圈內側斜齒面坡斜角度大于螺栓的螺紋角度。

3、當螺栓因機械振動而被拉長時，螺母就會隨之旋轉松動。而鎖墊圈的外側放射狀凸紋面摩擦力大于內側斜齒面間的摩擦力，從而在這個狀態下，只允許內側斜齒面間相對錯動而產生抬升張力。 螺栓被拉長螺栓收縮。

4、當螺栓收縮時，墊圈的斜齒面會使螺母回到原來的位置。

5、鎖墊圈僅適用于平坦且較光滑的金屬表面。

6、如果連接材料為非金屬材料，可將一個金屬板固定在連接材料上，這樣就可以使用鎖墊圈了。

7、在安裝鎖墊圈時無需使用扭力扳手。

8、在安裝或拆除鎖墊圈時也可選擇使用氣動工具。
